美股半導體產業概覽
根據 World Semiconductor Trade Statistics（WSTS）於 2026 年 3 月公布的最新調查，全球半導體市場於 2025 年實際銷售額已達 7,956 億美元，年增 26.2%，為產業史上最強勁的年度成長之一。區域表現方面，2025 年以 Asia Pacific 與 Americas 成長最強，分別年增 45.4% 與 31.4%，顯示全球 AI 與先進運算相關投資仍集中於主要科技供應鏈 (Asia Pacific) 與終端市場 (Americas)。
半導體產業雖具備長期成長趨勢，但同時也具有周期循環特徵，隨終端需求變化、庫存調整、資本支出、產品世代更迭與總體經濟環境而呈現擴張與修正的波動走勢。然而，來自 AI、雲端、資料中心與高效能運算需求使產業重新進入新一輪上升循環，WSTS 最新展望亦指出，全球半導體整體產業規模於 2026 年可望進一步逼近 1 兆美元。
在全球半導體產業鏈中，美國市場主要集中於高附加價值的前端與關鍵技術，特別是 IP、EDA、晶片設計、先進運算平台與半導體設備，並由 NVIDIA、AMD、Intel、Qualcomm、Broadcom、Synopsys、Cadence、Applied Materials 與 Lam Research 等企業主導全球技術標準與產業創新方向；相較之下，台灣半導體產業鏈則更專注於晶圓代工、封裝測試與製造執行能力，代表企業如台積電、聯發科、日月光與力成。
- 美國半導體產業鏈的優勢在於掌握技術、架構、平台與關鍵設備，主導高階晶片創新與產業規則
- 台灣半導體產業鏈的競爭力則在於大規模量產、製造效率與供應鏈整合，兩者在全球分工體系中形成高度互補的合作關係。
| 產業鏈 | 代表企業(美股) | 產業介紹 | 營收模式 |
|---|---|---|---|
| IP/EDA | SNPS、CDNS、ARM | 此階段提供晶片設計所需的核心矽智財與設計自動化工具。半導體產業鏈通常以 IP (Intellectual Property) 作為矽智財的代稱，指的是可重複使用的功能模組，如 CPU 核心、介面 IP、記憶體控制器與高速傳輸模組，可協助 IC 設計公司縮短開發時間、降低設計風險與成本；電子設計自動化代稱 EDA (Electronic Design Automation) ，是協助完成晶片架構設計、電路模擬、邏輯驗證、實體佈局、時序分析到 sign-off 的關鍵軟體工具。 由於先進製程節點下晶片複雜度持續提升，設計對 IP 與 EDA 工具的依賴度也同步提高，使此產業具備高技術門檻、高客戶黏著度與穩定授權收入的特性。 | IP: 客戶在導入設計時先支付一次性授權費，待晶片量產後再依出貨量或合約條件支付權利金 (royalty)。 EDA: 工具導入設計流程後更換成本高，因此通常具備軟體訂閱、長期授權合約與技術服務等收入。 |
| IC設計-CPU GPU | NVDA、AMD | CPU／GPU 屬於半導體中游的核心運算晶片，主要負責資料處理、邏輯運算與圖形運算，廣泛應用於 PC、伺服器、資料中心、AI 訓練與推論、遊戲顯示卡及邊緣裝置等終端市場。 隨著雲端運算、高效能運算與生成式 AI 發展，GPU 在平行運算與加速運算的重要性提升，CPU 則持續扮演通用運算與系統控制核心，兩者常以協同運作方式共同支撐各類運算平台，因此此產業具備高研發門檻、高產品迭代速度與明顯的效能競爭特性，公司需同時擁有架構設計、軟硬體生態系與先進製程整合能力。 | 透過晶片銷售取得營收，依產品規格、效能表現與應用領域不同，銷售對象涵蓋 OEM、雲端服務商、企業客戶與通路夥伴，高階產品通常具備較高 ASP 與毛利率。 |
| IC設計-通訊晶片 | QCOM | 負責無線與有線資料傳輸功能，涵蓋手機 SoC、基頻晶片、Wi-Fi、藍牙、GPS、射頻前端與車用／物聯網連接晶片等，廣泛應用於智慧型手機、穿戴裝置、車聯網與各類連網終端。 隨著 5G、Wi-Fi 7、AI 手機與邊緣連網需求持續提升，通訊晶片不僅需要支援更高速率、更低延遲與更低功耗，也必須兼顧整合度與相容性，因此此產業具備高技術門檻、標準主導與平台整合能力重要的特性，市場通常由少數掌握通訊標準、專利組合與客戶關係的廠商主導。 | 透過晶片銷售取得營收，產品依終端應用、整合程度與通訊規格不同，銷售給手機品牌廠、模組廠、車用客戶與 IoT 設備商。部分龍頭廠商除晶片收入外，也可憑藉專利收取授權金與權利金。 |
| IC設計-ASIC、網通 | AVGO、MRVL | 應用於資料中心、交換器、路由器、光通訊、企業網路與特定客製化運算場景，其中 ASIC 為針對特定用途設計的客製化晶片，強調效能、功耗與成本最佳化，網通晶片則負責高速資料交換、封包處理與網路傳輸控制。 隨著 AI 資料中心、雲端運算與高速互連需求快速成長，客製化加速器、交換晶片與光通訊相關元件的重要性同步提升，使此產業具備高研發門檻、高客製化程度、與雲端服務商及設備商深度綁定的特性，此子產業的廠商主需具備系統設計能力、先進製程合作基礎與大客戶關係。 | 透過晶片銷售取得營收，特定 ASIC 專案通常具有前期共同開發、量產後長週期出貨與較高客戶黏著度的特性，而高階網通與光通訊晶片則可受惠於高速升級需求帶動 ASP 與出貨成長。 |
| IC設計-自研晶片 | AAPL | 自研晶片指的是系統品牌廠為提升產品效能、功耗表現、軟硬體整合與供應鏈掌控度，而自行設計應用處理器、AI 晶片、通訊模組或其他關鍵半導體元件。 此模式可讓公司依自身產品需求最佳化晶片架構，進一步強化差異化、提升使用者體驗，並降低對外部標準晶片供應商的依賴，因此在智慧手機、PC、穿戴裝置與未來 AI 終端發展下，自研晶片已成為大型品牌廠提升競爭力的重要策略。 | 不直接對外銷售，其價值反映在終端硬體銷售、軟體服務、產品毛利與生態系整合上。自研晶片可優化 BOM 成本、提升產品差異化與使用者黏著度，帶動產品銷售及獲利。 |
| 設備 | ASML, AMAT, LRCX, KLAC | 半導體上游設備產業指的是為晶圓廠、記憶體廠與封測廠提供製造設備、量測與檢測設備以及測試設備的公司。 由於設備必須與客戶製程高度整合，且導入需經長時間驗證並涉及高轉換成本，設備產業具有極高的技術門檻與客戶黏著度，市場結構亦因此呈現高度寡占，通常由少數具備技術優勢與長期客戶關係的龍頭企業主導。 | 不直接銷售晶片產品，而是提供製造晶片所需的關鍵工具。 |
| 材料 | ENTG, PLAB, DD | 半導體上游材料產業指的是提供晶圓製造與先進封裝過程所需各類耗材與化學材料的企業。 由於材料需經過嚴格且漫長的客戶驗證流程，一旦導入製程後更換供應商的成本與風險皆高，因此具有驗證期長、切換成本高與客戶黏著度強等產業特性。整體材料產業涵蓋範圍廣泛，包括半導體化學品、光阻與微影相關材料、矽晶圓與各類基板材料等。 | 供應晶圓廠在生產過程中需持續消耗的關鍵材料，多與晶圓產出量高度連動，呈現隨產能利用率與晶圓出貨成長而擴大的特性。 |
| 晶圓代工 | GFS, TSM, TSEM | 半導體中游的晶圓代工產業指的是不自行設計終端晶片，而是依據客戶設計圖進行晶片製造的企業，晶圓代工產業的特性包含高資本支出、客戶黏著度高以及市場集中度高，真正具備全球競爭力的業者數量相對有限。 | 提供製造能力、良率管理、先進製程技術與穩定產能。 |
| IDM (Integrated Device Manufacturer) | INTC, MU, TXN | 半導體中游的 IDM 產業為同時負責晶片設計與製造的半導體公司。相較於僅專注於設計的無晶圓廠 IC 設計公司，以及專注於製造的晶圓代工公司，IDM 的優勢在於產品架構與製程技術可進行更深度的協同優化，使企業在品質控管、交期安排、良率管理與技術機密保護方面具備較高掌控力。 然而其代價亦相對明顯，由於需同時投入設計研發與晶圓製造產能建置，資本支出規模龐大、固定成本結構沉重，在產業景氣循環波動時，企業獲利表現往往也更為敏感。 | 將產品設計、製程開發與生產製造整合於同一企業體系內完成，滿足客戶可一條龍產出的需求。 |
| 封裝測試 | AMKR, ASX | 半導體下游的封裝測試產業指的是在晶圓製造完成後，負責進行晶片封裝與最終測試的環節，核心功能在於將裸晶（die）轉換為可實際應用於手機、伺服器、車用電子與 AI 加速器等終端產品中的半導體元件，同時確保晶片在良率、可靠度、功耗與訊號傳輸等方面達到規格要求。 傳統封裝主要著重於晶片保護、接腳引出與基本測試功能，而隨著先進封裝技術的發展，其角色已延伸至提升頻寬、縮短訊號傳輸距離、改善散熱能力與支援多晶片整合等關鍵任務，使其在 AI GPU、ASIC、HPC、HBM 與先進網通晶片等高效能應用時代的重要性顯著提升。 | 承接 IC 設計或 IDM 企業完成的晶片，提供封裝整合與測試等服務，再交給系統廠或終端品牌廠。 |
半導體產業展望
- 自 2023 年 ChatGPT 引爆全球 AI 浪潮以來，相關投資已歷經一輪基礎建設擴張熱潮，短期內尚未見明顯放緩。隨著 2026 年 CSP 業者持續上修資本支出以及主權 AI 逐漸投入資金，將進一步為半導體產業帶來持續擴大且更具延續性的需求動能。
- AI 發展階段由訓練逐步演進至推論，帶動 ASIC 與 GPU 需求大幅成長；同時，隨著 AI 由雲端延伸至邊緣端，並逐漸導入機器人、自動駕駛與工業等應用場景，整體運算需求與半導體使用量將持續提升。
- 供給端方面，受惠於需求倍增、美國製造政策推動以及記憶體超級循環，中下游製造與封測廠持續提高資本支出並擴充產能，進一步帶動設備與廠務等相關訂單成長，並推升整體半導體產業景氣。

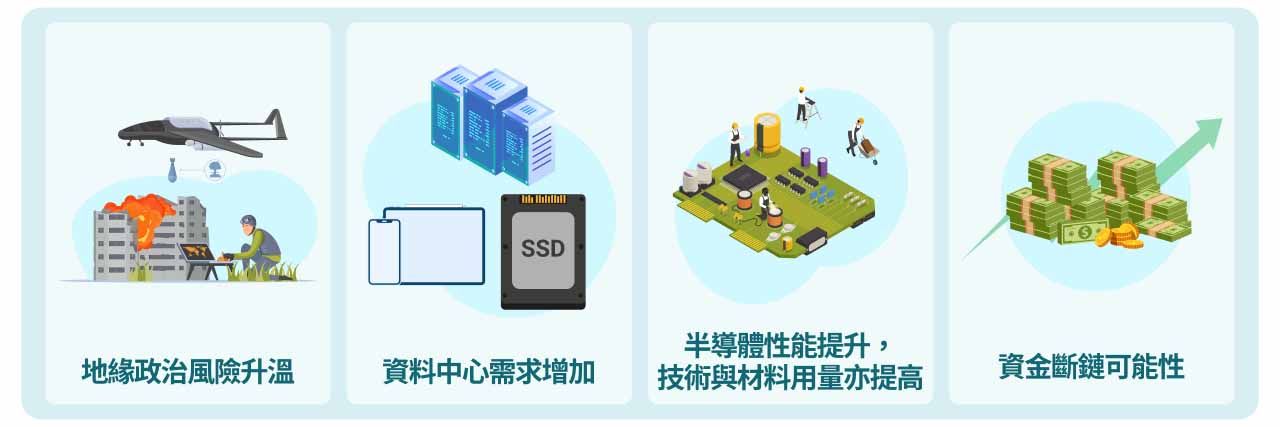

產業潛在風險
- 地緣政治風險持續升溫，美伊衝突延長並導致荷莫茲海峽封鎖，使油價急劇上漲並對全球經濟造成顯著衝擊。此外，美國關稅政策與先進晶片出口限制亦對半導體產業帶來不確定性與潛在影響。
- 由於資料中心需求帶動記憶體需求快速增加，排擠消費性電子產業的供給，使下游廠商需提高報價以確保供貨，進而推升成本並轉嫁至終端售價；然而價格上升可能抑制終端需求，使原本復甦動能疲弱的消費性電子市場復甦時程進一步延後。
- 由於半導體整體性能持續提升，對技術與材料用量的要求亦同步提高，從載板到上游原料如玻纖布與銅箔皆出現結構性供給緊張；在產能擴充速度不及需求成長的情況下，恐出現供應商無法即時提供足夠產能的情形，進而形成供給瓶頸。
- 私募信貸若出現資金斷鏈，可能衝擊仰賴外部融資推動的 AI 資料中心、算力基礎設施與擴產專案，導致建置進度延後或資本支出縮減，並進一步影響伺服器、網通設備、電力系統與上游半導體供應鏈的訂單能見度。
小結
整體而言，美股半導體產業橫跨上游 IP／EDA、IC 設計、設備與材料，到中游晶圓代工與 IDM，再延伸至下游封裝測試，形成分工明確且高度互相依存的完整產業鏈。受惠於 AI 由訓練逐步走向推論、應用由雲端延伸至邊緣，以及 CSP 與主權 AI 持續推動資本支出，2026 年半導體產業仍可望維持穩健成長，並持續帶動高效能運算、記憶體與先進封裝等需求擴張。
然而，儘管產業前景樂觀，仍須審慎關注地緣政治衝突、原物料與關鍵材料供給緊張、消費性需求復甦不如預期以及資金鏈波動等潛在下行風險。
